Nom del producte |
Unitat de separació de l’aire criogènic |
Puresa d’oxigen |
99.6%-99.8% |
|
|
Producció |
50-30000N3/h |
Puresa de nitrogen |
99.9% - 99.999% |
|
|
Marcar |
Nuzhuo |
Model |
Nzdonar |
|
|
Part principal |
Sistema de compressor d’aire, sistema pre-refrigerador, sistema de purificació d’aire, sistema de columnes fraccionant, sistema d’expansió turbo, sistema d’ompliment, instrument i sistema de control elèctric |
|||
|
Camp d'aplicació |
Ús hospital i industrial |
|||

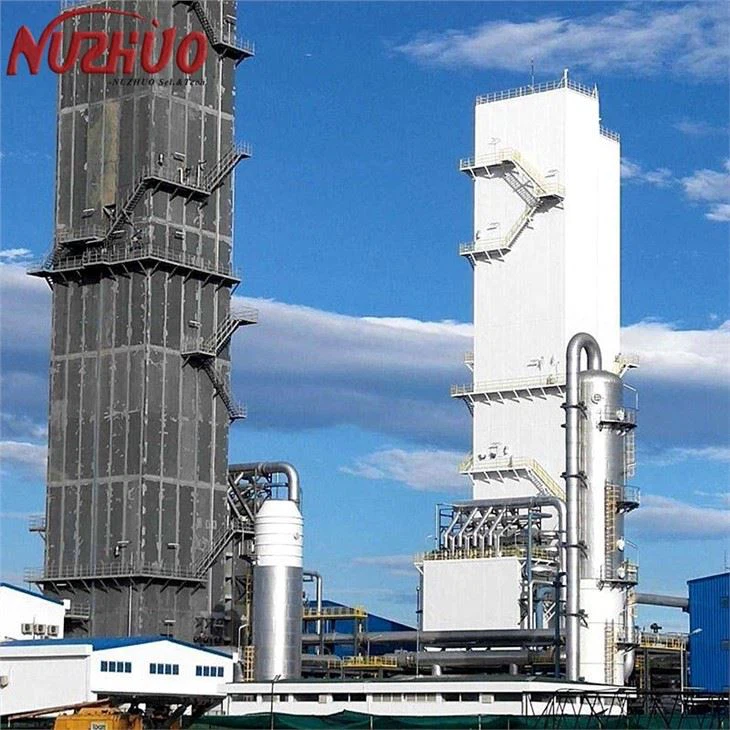

Planta de separació de l'aire criogènic de gran capacitat
Nuzhuo sempre ha apuntat als mercats internacionals i fa grans esforços per desenvolupar la contractació general i exportació d’inversions d’ASU. Hangzhou Nuzhuo és una de les empreses líders en la indústria productora de gas en investigació científica, disseny, consulta. Servei, solucions integrades, fabricació, màrqueting, finalització del projecte d’enginyeria, instal·lació d’equips i posada en servei, etc. L’ASU de Nuzhuo, és capaç de subministrar plantes de separació d’aire criogèniques totes les escales d’ASU de 50 nm3\/h a 30, 000 nm3\/h com una sola unitat. Des de 1998, hem produït més de 20 conjunts d’asus de gran i mitjana de mida, en què, la major capacitat d’oxigen és de 12, 000 nm3 per hora. A més de produir oxigen, nitrogen i argó a la gran planta de separació de l’aire, satisfer les diverses demandes dels clients.
Planta de separació d’aire
Som un fabricant líder i proveïdor de plantes de separació d’aire criogènic de qualitat de qualitat, ASU criogènica de totes les mides que van des de 50 m3\/hora fins a 30, 000 m3\/hora, incloent oxigen de tonatge criogènic i plantes de nitrogen per a generació de gas industrial i mèdica. Estem fabricant amb la marca "Nuzhuo" establerta el 1998, ja que la nostra qualitat compleix les especificacions i estàndards internacionals de màxima qualitat. La nostra qualitat ha estat aprovada per la majoria de les agències i SGS (Society General de Vigilància) per a l'exportació.
Característiques especials de la planta ASU
A continuació es mostren algunes de les darreres característiques tecnològiques incorporades a les plantes d’oxigen i nitrogen.
La puresa d’oxigen produïda a partir de totes les plantes és mínima del 99,7% i la puresa de nitrogen pot estar disponible fins a 1-10 ppm (segons el requisit del client).
Totes les plantes utilitzen el cargol rotatiu "lliure d'oli" \/compressor d'oli centrífuga que funciona entre 6-13 barra.
Totes les plantes incorporen intercanviadors de desarrelats d'alumini i columnes envasades per a alta eficiència.
Els expansors turbo (port de gas) per a l'operació lliure de problemes.
Totes les plantes poden subministrar el control automàtic del PLC.
La nostra empresa proporciona suport en enginyeria juntament amb un control complet de qualitat.
Oferim enginyers qualificats per a la supervisió, la instal·lació i la creació de totes les nostres plantes, així com la formació de mà d’obra al lloc dels clients.
Consum molt baix d’energia amb un rendiment demostrat i un manteniment pràcticament fàcil necessari per a les màquines.
Fiabilitat 100% per a la qualitat del gas d’oxigen per a ús industrial i hospitalari.
Aplicacions
Servim als clients en una àmplia gamma d’indústries. La nostra experiència pràctica acumulada ens permet dissenyar i oferir un ajustament perfecte per satisfer les vostres necessitats individuals en funció de les recomanacions de la vostra indústria. El nostre interval de referència inclou:
Metalls
• Ferro i acer
Energia i gasificació
• IGCC, biomassa i gasificació del carbó, oxidació, gas natural, combustible sintètic, oxidació parcial, carbó a líquid, gas a líquid
Productes químics
• L’òxid d’etilè, la síntesi de NH₃, els petroquímics
Configuració de la planta ASU
|
Sistema de compressor d’aire El compressor d'aire centrífuga importat, alta eficiència, consum baix, funcionament estable i fiable, pot triar la marca Atlas importada.
|
|
Unitat de pre-refrigeració aeri L’aire està pre-refrigerat a 5-10 ºC a la unitat de pre-refrigeració i la humitat està separada. El compressor de refrigeració de cargol importat original i la unitat de climatització combinada amb tots els components de refrigeració importats estan equipats amb un separador d’aigua, manuals i desguassos automàtics importats per drenar l’aigua regularment.
|
|
Sistema de purificació d’aire Eliminant la humitat restant, el diòxid de carboni i els hidrocarburs d’aire comprimit al purificador de tamís molecular. El purificador adopta un llit vertical d’una sola capa amb una estructura senzilla i fiable i una baixa pèrdua de resistència; Filtre integrat, que explota i la regeneració del purificador alhora; Escalfador elèctric d’alta eficiència garanteix una regeneració completa del tamís molecular.
|
|
Sistema de Fraccionador (caixa freda) L’operació és senzilla, ràpida i senzilla. Adopta un intercanviador de calor de placa d’alumini, la torre de plaques de convecció d’alumini, tota la canalització de la torre de fraccionament de la fraccionament adopta la soldadura d’arc argó, el cos de la torre i el gasoducte de la caixa freda estan fets d’aliatge d’alumini de gran resistència o acer inoxidable per augmentar la força, reduir el dany de la torsió del pipeline. Els claudàtors, canonades i claudàtors de la caixa freda han de ser d'acer inoxidable o aliatge d'alumini. L’estructura de la caixa freda garanteix la força i els requisits generals de la resistència sísmica i del vent i garanteix la capacitat de càrrega de la caixa freda. La vàlvula freda i el gasoducte de la caixa freda es solden totes les connexions i s’eviten les connexions de brida.
|
|
Expansor turbo L’aire s’expandeix i es refreda en l’expansió turbo i proporciona la capacitat de refrigeració requerida pel dispositiu. L’ampliador turbo adopta el rodament de gas, senzill i fiable, fàcil d’operar i d’alta eficiència. La caixa freda de l’expansor s’estableix per separat per a un manteniment fàcil. |
|
Sistema de control de l’instrument i elèctric Marca importada de Siemens, sistema de producció totalment automàtic, sistema de control digital |
|
Dibuix de disseny d’equips (segons el disseny d’enginyeria civil), dibuixos de disseny de canonades de processos, dibuixos de disseny elèctric d’instruments, etc. |
Si teniu algun interès per conèixer més informació, poseu -vos en contacte amb nosaltres:
WhatsApp\/Tel: 0086-18069835230
Correu: Lyan.ji@hznuzhuo.com
|
Model |
Producte |
Producció (Nm3\/h) |
Puresa |
|
Nzdo |
Oxígen |
De 50 a 3000 |
99.6% - 99.8% |
|
NZDN |
Nitrogen, nitrogen líquid |
De 50 a 3000 |
99.9%-99.999% |
|
Nzdon |
Oxigen, nitrogen, oxigen líquid, Nitrogen líquid |
De 50 a 3000 |
Oxygen: 99,6% - 99 8% Nitrogen: 99,9%-99. 999% |
|
Nzdonar |
Oxigen, nitrogen, argó Oxigen líquid, nitrogen líquid, argó líquid |
O2, N2: 50 a 3000 AR: de 5 a 90 |
Oxygen: 99,6% - 99 8% Nitrogen: 99,9%-99. 999% Argó: 1.5ppm o 2+4 ppm n2 |
|
No |
Part principal |
Funcionar |
||
|
1 |
Sistema de compressió d’aire |
Aire es comprimeix a 0. 5-0. |
||
|
2 |
Sistema pre-refrigerador |
L’aire està pre-refrigerat a 5-10 ºC a la unitat de pre-refrigeració i la humitat està separada. El compressor de refrigeració de cargol importat original i la unitat de climatització combinada amb tots els components de refrigeració importats estan equipats amb un separador d’aigua, manuals i desguassos automàtics importats per drenar l’aigua regularment. |
||
|
3 |
Sistema de purificació d’aire |
Eliminant la humitat restant, el diòxid de carboni i els hidrocarburs d’aire comprimit al purificador de tamís molecular. El purificador adopta un llit vertical d’una sola capa amb una estructura senzilla i fiable i una baixa pèrdua de resistència; Filtre integrat, que explota i la regeneració del purificador alhora; Escalfador elèctric d’alta eficiència garanteix una regeneració completa del tamís molecular |
||
|
4 |
Sistema de columnes fraccionant (caixa freda) |
La calefacció, el refredament, l’acumulació de líquids i la purificació de la torre fraccionant es poden completar d’una manera i l’operació és senzilla, ràpida i fàcil. Adoptar un intercanviador de calor de placa d’alumini, la torre de plaques de convecció d’alumini, tota la canalització de la torre fraccionada adopta la soldadura d’arc argó, el cos de la torre i el gasoducte de la caixa freda estan fets d’aliatge d’alumini de gran resistència o acer inoxidable per augmentar la força, reduir el dany de la torsió del pipeline. Els claudàtors, canonades i claudàtors de la caixa freda han de ser d'acer inoxidable o aliatge d'alumini. La caixa freda està aïllada amb sorra de perla i llana d’escòria per assegurar -se que es minimitza la pèrdua de la capacitat de fred. L’estructura de la caixa freda garanteix la força global i els requisits de la resistència anti-sísmica i del vent i garanteix la capacitat de càrrega de la caixa freda. Quan la caixa freda funciona, està equipada amb dispositius de protecció i seguretat hermètics. L’equip principal de la caixa freda està equipat amb la posada a terra electrostàtica. La vàlvula freda i el gasoducte de la caixa freda es solden totes les connexions i s’eviten les connexions de brida. |
||
|
5 |
Sistema Turbo Expander |
L’aire s’expandeix i es refreda en l’expansió turbo i proporciona la capacitat de refrigeració requerida pel dispositiu. L’ampliador turbo adopta el rodament de gas, senzill i fiable, fàcil d’operar i d’alta eficiència. La caixa freda de l’expansor s’estableix per separat per a un manteniment fàcil. |
||
|
6 |
Sistema d'intercanvi de calor |
L’aire intercanvia calor amb l’oxigen de reflux, el nitrogen i el nitrogen brut a l’intercanviador de calor de la torre de fraccionament, i es refreda a prop de la temperatura de liquidació i l’oxigen reflux, el nitrogen i el nitrogen brut s’intercanvien repetidament a la temperatura ambient; |
||
|
6 |
Sistema d’ompliment |
Producció de gas únic: procés de compressió interna (bomba líquida criogènica, vaporitzador d’alta pressió, col·lector d’ompliment). Producció multi-gas: procés de compressió externa (oxigen i nitrogen i argó reforçador, farcit de col·lector). |
||
|
7 |
Sistema de control de l’instrument i elèctric |
Marca importada de Siemens, sistema de producció totalment automàtic, sistema de control digital |
||
|
8 |
Altres |
Dibuix de disseny d’equips (segons el disseny d’enginyeria civil), dibuixos de disseny de canonades de procés, dibuixos de disseny elèctric d’instruments, etc. |
||
